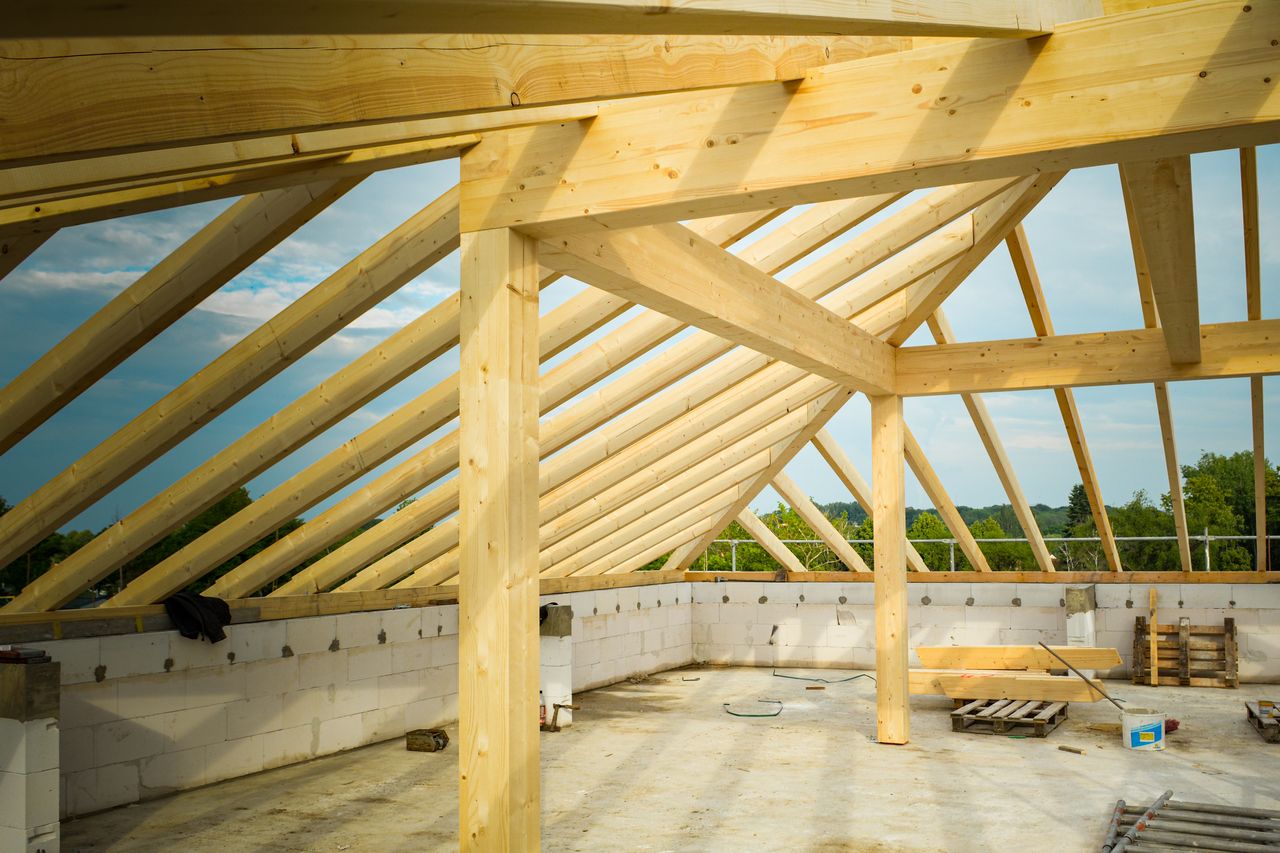

Discrète mais essentielle dans une charpente, l’échantignole maintient les pannes sur les arbalétriers et contribue ainsi à la stabilité de la toiture. Souvent confondue avec un simple tasseau, elle peut être mal dimensionnée ou mal fixée, au risque de fragiliser l’ensemble. Quel est exactement son rôle ? Cet article présente sa fonction, ses formes et les principes de sa mise en œuvre.
Qu’est-ce qu’une échantignole ?
Une échantignole est une petite pièce de charpente servant à maintenir une panne sur un arbalétrier. On rencontre également les graphies chantignole, chantignolle ou échantignolle dans certains ouvrages et usages professionnels.
Dans une charpente traditionnelle, les pannes sont les pièces horizontales qui supportent notamment les chevrons et participent à la transmission des charges de toiture vers les fermes. Les arbalétriers, quant à eux, sont les pièces inclinées principales de ces fermes.
Lorsque la panne repose sur un arbalétrier, l’échantignole vient créer un appui et empêcher son déplacement, notamment son glissement dans le sens de la pente. Elle prend traditionnellement la forme d’une pièce de bois taillée en gousset ou en coin, solidement fixée sur l’arbalétrier.
Malgré ses dimensions relativement modestes par rapport aux autres éléments de la charpente, elle intervient donc dans un assemblage structurel. Elle ne doit pas être considérée comme un simple tasseau ajouté pour faciliter le montage.
Sa forme, ses dimensions et son mode de fixation doivent être adaptés à la géométrie de la charpente et aux efforts auxquels l’assemblage est soumis.
À quoi sert une échantignole en charpente ?
La fonction principale de l’échantignole est de retenir la panne et de transmettre une partie des efforts vers l’arbalétrier.
Une toiture est soumise à différentes charges : son propre poids, celui de la couverture, mais également les charges climatiques telles que la neige et le vent. Ces efforts sont transmis successivement par les différents éléments de la charpente.
Les chevrons prennent appui sur les pannes, qui s’appuient elles-mêmes sur les fermes ou d’autres éléments porteurs. En raison de la pente de l’arbalétrier et de la configuration de l’assemblage, la panne doit être correctement maintenue pour ne pas se déplacer.
L’échantignole agit alors comme une butée. Placée contre la panne et fixée à l’arbalétrier, elle contribue à reprendre les efforts qui tendraient à faire glisser cette dernière.
Son rôle ne se limite cependant pas à immobiliser provisoirement le bois pendant le montage. Dans une charpente conçue avec ce type d’assemblage, elle fait partie du dispositif permettant aux différents éléments de travailler ensemble.
Une échantignole mal dimensionnée, mal positionnée ou insuffisamment fixée peut donc compromettre le comportement prévu de l’assemblage. Elle peut également favoriser des déplacements, des déformations ou des sollicitations excessives au niveau des fixations et du bois.
Il est pour cette raison important de respecter la conception initiale de la charpente, notamment lors d’une rénovation.
Quels sont les différents types d’échantignoles ?
Le principe de l’échantignole reste relativement simple, mais sa réalisation peut varier selon la conception de la charpente.
L’échantignole traditionnelle en bois
La version traditionnelle est façonnée dans une pièce de bois. Elle présente généralement une forme adaptée à l’angle créé par l’arbalétrier et la panne.
Cette échantignole peut être découpée directement par le charpentier afin de correspondre précisément à la géométrie de l’assemblage.
Elle reste courante dans les charpentes traditionnelles en bois et permet de conserver une conception homogène avec les autres éléments de la ferme.
Les échantignoles de formes différentes
Toutes les échantignoles ne possèdent pas exactement le même profil. Leur forme dépend notamment :
- de la pente de la toiture ;
- de la position de la panne ;
- de la section des pièces de bois ;
- de l’orientation de la panne ;
- des efforts à reprendre ;
- de la conception générale de la ferme.
Certaines prennent l’apparence d’un véritable gousset triangulaire, tandis que d’autres ressemblent davantage à une cale ou à une pièce de bois façonnée spécifiquement.
Il n’existe donc pas une forme universelle pouvant être reproduite sur n’importe quelle charpente.
Les assemblages modernes avec connecteurs métalliques
Dans les constructions contemporaines, le maintien d’une panne peut également être assuré par différents connecteurs métalliques de charpente, selon la conception retenue.
Ces accessoires ne sont pas nécessairement des échantignoles au sens traditionnel du terme. Sabots, équerres et autres pièces métalliques correspondent à des systèmes d’assemblage distincts, possédant leurs propres règles de dimensionnement et de fixation.
Lors d’une rénovation, remplacer une échantignole en bois par un connecteur métallique ne doit donc pas être décidé uniquement parce que cette solution paraît plus simple à installer.
Quels matériaux choisir pour une échantignole ?
Traditionnellement, l’échantignole est réalisée en bois de charpente. Le matériau doit être suffisamment résistant et en bon état pour supporter les efforts transmis par la panne.
Le choix du bois ne se limite pas à sélectionner une chute disponible sur le chantier. Sa résistance mécanique, son état, son humidité et l’orientation de ses fibres ont une influence sur le comportement de la pièce.
Une échantignole ne doit notamment pas présenter :
- de pourriture ;
- de fissuration importante ;
- de dégradation provoquée par des insectes ;
- de défaut majeur au niveau des zones de fixation ;
- de section manifestement insuffisante.
Les résineux utilisés pour les autres éléments de la charpente peuvent convenir lorsque leurs caractéristiques correspondent aux exigences du projet.
La conception doit également tenir compte des risques de fendage du bois. Une fixation placée trop près d’un bord ou une pièce de dimensions trop faibles peut se fissurer sous l’effet des efforts transmis.
Dans certaines conceptions, des connecteurs en acier galvanisé ou bénéficiant d’une autre protection contre la corrosion sont employés à la place d’un assemblage traditionnel. Leur choix doit alors être compatible avec les dimensions des bois, les charges à reprendre et les conditions d’exposition.
Il ne faut pas mélanger arbitrairement les systèmes. Chaque assemblage possède un fonctionnement mécanique spécifique et doit être considéré comme un ensemble : bois, forme de la pièce, fixations et support.
Comment fixer une échantignole correctement ?
La fixation d’une échantignole doit permettre à la pièce de remplir son rôle sans fragiliser l’arbalétrier sur lequel elle prend appui.
La première étape consiste à déterminer précisément son emplacement. L’échantignole doit venir au contact de la panne de manière à constituer une butée efficace, conformément à la conception de la charpente.
Les surfaces d’appui doivent être correctement ajustées. Un assemblage présentant un jeu important risque de permettre un déplacement avant que l’échantignole commence effectivement à reprendre les efforts.
La pièce est ensuite fixée à l’arbalétrier avec des organes adaptés à la structure : pointes, vis structurelles, boulons ou autres dispositifs selon la conception retenue.
Le choix des fixations est essentiel. Leur diamètre, leur longueur, leur nombre et leur implantation déterminent en partie la capacité de l’assemblage à transmettre les efforts.
Il faut notamment respecter des distances suffisantes entre les fixations ainsi qu’entre celles-ci et les extrémités ou les rives du bois. Des fixations trop rapprochées ou placées trop près d’un bord peuvent provoquer un fendage.
Il convient également d’éviter d’affaiblir excessivement l’arbalétrier avec des perçages ou des entailles improvisés.
Après la fixation, il faut contrôler plusieurs points :
- l’échantignole est fermement immobilisée ;
- la panne repose conformément au montage prévu ;
- aucun jeu anormal n’est présent ;
- les fixations ne provoquent pas de fissuration ;
- le bois est sain autour de l’assemblage ;
- aucune pièce n’a été excessivement entaillée pour permettre le montage.
Sur une charpente existante, une échantignole endommagée ne doit pas être retirée sans précaution. La panne qu’elle maintient peut être chargée et exercer des efforts importants. Un étaiement ou une procédure particulière peut être nécessaire avant toute intervention.
Comment déterminer les dimensions d’une échantignole ?
Il n’existe pas de dimension standard valable pour toutes les échantignoles. Leur taille doit être déterminée à partir de la géométrie et du fonctionnement mécanique de la charpente.
Une petite pièce n’est pas nécessairement suffisante simplement parce que la panne semble bien reposer sur l’arbalétrier. L’échantignole doit pouvoir transmettre les efforts prévus sans se rompre, se fendre, s’écraser ou arracher ses fixations.
Son dimensionnement dépend notamment :
- de la section et de la portée de la panne ;
- de la pente de la toiture ;
- de la section de l’arbalétrier ;
- de la disposition de l’assemblage ;
- du poids de la couverture et des autres éléments de toiture ;
- des charges climatiques ;
- de la résistance du bois ;
- du type, du nombre et de la position des fixations.
Les efforts ne sollicitent d’ailleurs pas uniquement l’échantignole. Il faut également vérifier le comportement de la panne, de l’arbalétrier et de la liaison entre les différentes pièces.
Le calcul d’une charpente en bois repose aujourd’hui notamment sur les principes de dimensionnement de l’Eurocode 5 et sur les règles techniques applicables à l’ouvrage. Les caractéristiques mécaniques du bois et des assemblages doivent être prises en compte.
Pour une petite réparation à l’identique sur une charpente saine, les dimensions de la pièce existante peuvent fournir des informations sur la conception d’origine, mais elles ne constituent pas à elles seules une justification de dimensionnement.
La prudence s’impose particulièrement lorsque la charpente a été modifiée, lorsqu’une panne s’est déplacée ou lorsque l’échantignole présente une rupture. Ces symptômes peuvent signaler un problème plus large qu’une simple pièce à remplacer.
Pour une construction neuve ou une modification structurelle, le dimensionnement doit être établi ou validé par un professionnel compétent, notamment un charpentier ou un bureau d’études lorsque le projet le nécessite.
Quelle différence entre échantignole et sabot de charpente ?
L’échantignole et le sabot de charpente peuvent tous deux participer à la liaison entre des pièces de bois, mais leur forme et leur mode de fonctionnement sont différents.
L’échantignole traditionnelle est généralement une pièce en bois fixée sur un arbalétrier. Elle constitue une butée contre laquelle vient prendre appui la panne afin de limiter son déplacement.
Le sabot de charpente est, pour sa part, un connecteur généralement métallique conçu pour recevoir l’extrémité ou une partie d’une pièce de bois. Il est fréquemment utilisé pour assembler une solive, une poutre ou une panne sur un support.
| Critère | Échantignole | Sabot de charpente |
|---|---|---|
| Forme courante | Coin ou gousset | Connecteur métallique façonné |
| Matériau traditionnel | Bois | Acier protégé |
| Fonction typique | Retenir une panne sur un arbalétrier | Relier et supporter une pièce de bois |
| Position | Souvent sur un arbalétrier incliné | Selon l’assemblage prévu |
| Fixation | Déterminée selon la charpente | Pointes ou vis prévues pour le connecteur |
| Dimensionnement | Selon les efforts et la géométrie | Selon les capacités déclarées du connecteur et les efforts |
Un sabot n’est donc pas automatiquement un substitut à une échantignole. Remplacer l’un par l’autre modifie la conception de l’assemblage et peut changer la manière dont les efforts sont transmis.
Cette distinction est particulièrement importante en rénovation. Si une échantignole est fendue, déplacée ou absente, il est préférable de rechercher pourquoi elle s’est dégradée avant de choisir une nouvelle fixation.
Bien que discrète, l’échantignole joue ainsi un véritable rôle dans une charpente traditionnelle. Sa fonction est de maintenir la panne sur son support et de participer à la transmission correcte des efforts. Sa réalisation doit donc respecter les caractéristiques de la structure : dans ce domaine, une pièce de quelques dizaines de centimètres peut être tout aussi importante que les grands éléments de bois qu’elle relie.
