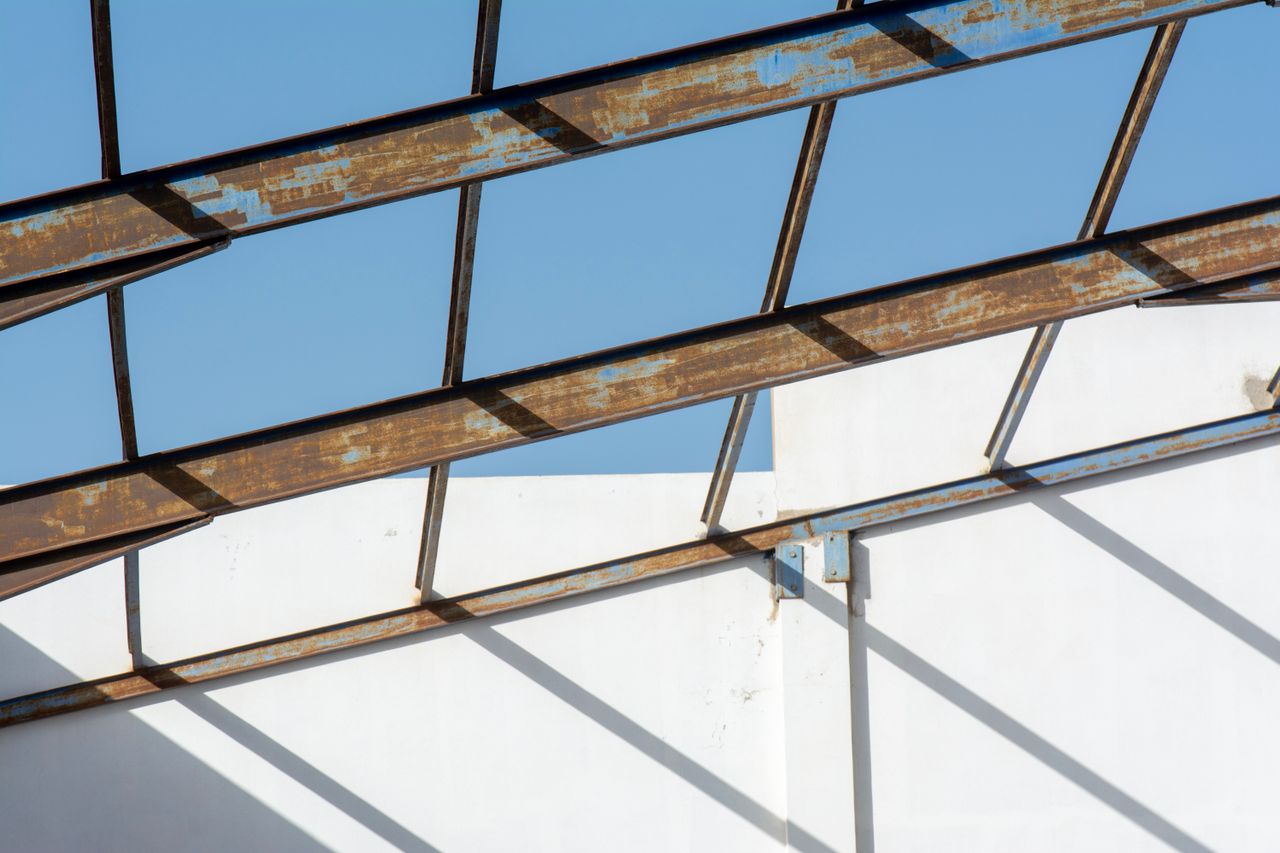

Pour une toiture en bac acier, l’écartement des chevrons ne se choisit ni au hasard ni selon une règle unique. Une portée excessive peut favoriser les déformations, fragiliser les fixations et compromettre la durabilité de l’ouvrage. Alors, quelle distance prévoir selon le profil des tôles, les charges et la pente ? Cet article présente les critères essentiels et les bonnes pratiques pour dimensionner une structure fiable.
Quel espacement prévoir entre les chevrons ?
Il n’existe pas d’entraxe unique à respecter pour tous les bacs acier. La distance entre les éléments porteurs dépend notamment du profil de la tôle, de son épaisseur, de sa portée admissible et des charges que devra supporter la toiture.
Il faut également préciser un point de vocabulaire. Dans une couverture en bac acier, les tôles reposent généralement directement sur des pannes disposées perpendiculairement au sens des nervures. Le terme « chevrons » est néanmoins fréquemment employé pour désigner les éléments en bois servant d’appuis au bac. Dans tous les cas, c’est bien l’écartement entre les appuis de la tôle qui doit être dimensionné.
Sur une toiture légère, on rencontre couramment des entraxes de l’ordre de 1,50 à 2 mètres, mais cette fourchette ne constitue pas une règle de calcul. Certains profils peuvent franchir davantage, tandis que d’autres nécessitent des appuis beaucoup plus rapprochés, notamment lorsque les charges de neige ou de vent sont importantes.
La bonne valeur est donnée par le tableau de portée du bac acier choisi. Ce document met généralement en relation :
- le profil du bac ;
- l’épaisseur de la tôle ;
- le nombre d’appuis ;
- la portée entre appuis ;
- les charges admissibles.
Il est donc déconseillé de construire d’abord la charpente avec un entraxe arbitraire puis de choisir ensuite le bac acier. La couverture et sa structure doivent être dimensionnées ensemble.
Pose du bac acier sur chevrons : les bases
Le bac acier doit reposer sur des supports suffisamment résistants et correctement alignés. Une mauvaise planéité de la structure peut provoquer des contraintes sur les tôles, compliquer les recouvrements et nuire à l’étanchéité.
Les nervures du bac sont généralement orientées dans le sens de la pente, de l’égout vers le faîtage. Les éléments porteurs sur lesquels il est fixé sont donc disposés transversalement.
Dans une charpente traditionnelle, cette fonction est habituellement assurée par les pannes. Selon la conception de la toiture, une ossature secondaire peut toutefois intervenir entre la charpente principale et la couverture.
Prévoir des appuis adaptés
Pour une pose sur structure bois, la surface d’appui doit être suffisamment large pour permettre une fixation correcte.
Dans le cadre des couvertures traditionnelles en tôles d’acier nervurées, les prescriptions applicables prévoient notamment une largeur d’appui minimale de 60 mm sur une panne en bois. Lorsque la fixation est réalisée avec des vis ou des tire-fonds, la hauteur du support doit également être suffisante.
Il ne suffit donc pas de vérifier uniquement l’écartement des chevrons ou des pannes. Leur section doit offrir une résistance mécanique et une surface de fixation compatibles avec la couverture.
Respecter le sens et la position des fixations
Les vis utilisées doivent être adaptées au support bois et au bac acier. Elles sont équipées d’éléments d’étanchéité permettant de limiter les infiltrations au niveau des perçages.
Leur nombre et leur position ne doivent pas être déterminés au hasard. Les zones de rive et de périphérie peuvent notamment subir des sollicitations importantes dues au vent et nécessiter une fixation adaptée.
Les prescriptions du fabricant du bac restent donc indispensables pour déterminer le nombre de vis, leur emplacement et les éventuelles fixations de couture entre les tôles.
Quels facteurs influencent l’écartement des chevrons ?
Plusieurs paramètres agissent simultanément sur la portée admissible du bac acier. Se concentrer uniquement sur l’épaisseur de la tôle peut conduire à un mauvais dimensionnement.
Le profil du bac acier
La hauteur et la géométrie des nervures influencent fortement la rigidité de la tôle.
Un profil présentant des nervures plus hautes peut généralement reprendre des charges sur une portée plus importante qu’une tôle faiblement nervurée de caractéristiques comparables.
Deux bacs de même épaisseur ne présentent donc pas nécessairement la même portée admissible.
L’épaisseur de la tôle
À profil identique, une augmentation de l’épaisseur améliore généralement la résistance du bac et permet potentiellement d’augmenter la distance entre les appuis.
Cette information ne doit toutefois jamais être utilisée seule. Une tôle de 0,75 mm n’autorise pas automatiquement un entraxe déterminé : il faut toujours consulter son tableau de charges et de portées.
Les charges de neige
La neige exerce une charge descendante sur la toiture. Son importance dépend notamment de la situation géographique, de l’altitude et de la configuration du bâtiment.
Dans une région fortement exposée, il peut être nécessaire de réduire la portée entre appuis ou de sélectionner un bac présentant une meilleure résistance mécanique.
L’action du vent
Le vent ne se contente pas de pousser la couverture vers le bas. Il peut également produire des phénomènes de soulèvement, particulièrement importants près des rives, des angles et du faîtage.
Une toiture située dans une zone exposée, sur un bâtiment élevé ou dans un environnement très dégagé doit donc faire l’objet d’une attention particulière.
Le nombre d’appuis
Un bac posé sur deux appuis ne se comporte pas comme le même bac installé de manière continue sur trois ou plusieurs appuis.
Les tableaux des fabricants distinguent généralement ces configurations. La portée admissible peut varier fortement selon le schéma d’appui, même lorsque le profil et l’épaisseur restent identiques.
La pente de la toiture
La pente intervient principalement dans la conception générale de la couverture, l’évacuation de l’eau et les conditions de recouvrement.
Elle doit être compatible avec le profil retenu et avec les prescriptions de mise en œuvre. Une faible pente demande généralement davantage de vigilance pour l’étanchéité, les recouvrements et les éventuels risques de stagnation d’eau.
Comment calculer l’entraxe pour une toiture métallique ?
Le calcul ne consiste pas simplement à diviser la longueur du rampant par un nombre arbitraire de chevrons.
La première étape consiste à connaître les charges que devra reprendre la toiture. Il faut prendre en compte les charges permanentes et les charges climatiques applicables au bâtiment.
Les charges permanentes comprennent notamment :
- le poids du bac acier ;
- les accessoires de couverture ;
- l’éventuelle isolation ;
- les éléments de plafond ou de doublage repris par la structure ;
- certains équipements installés en toiture.
À cela s’ajoutent principalement les actions de la neige et du vent.
Utiliser le tableau de portée du fabricant
Une fois les contraintes connues, le tableau de portée du bac permet de déterminer la distance maximale acceptable entre deux appuis.
Prenons un exemple uniquement pour comprendre la méthode. Si le fabricant indique qu’un profil donné supporte la charge prévue jusqu’à une portée de 1,80 m dans la configuration retenue, les appuis ne doivent pas être espacés davantage que cette valeur.
Cela ne signifie pas qu’un entraxe de 1,80 m convient à tous les autres bacs.
Les fiches techniques montrent d’ailleurs que, selon le profil, l’épaisseur, la charge appliquée et le nombre d’appuis, les portées possibles peuvent varier de manière importante.
Vérifier également la structure bois
Le calcul du bac ne valide pas automatiquement les pannes ou les chevrons.
Il faut réaliser deux vérifications distinctes :
- vérifier que le bac peut franchir la distance entre deux appuis ;
- vérifier que chaque élément en bois peut lui-même franchir sa portée entre ses propres supports.
Une panne espacée correctement pour le bac peut être sous-dimensionnée si sa longueur entre fermes ou murs porteurs est trop importante.
Pour une charpente importante, une région fortement enneigée ou une configuration atypique, le dimensionnement par un professionnel ou un bureau d’études permet d’éviter une structure insuffisante ou inutilement surdimensionnée.
Quel type de bac acier choisir selon l’espacement ?
L’écartement disponible entre les appuis peut orienter le choix du bac acier, notamment lors d’une rénovation où la charpente existe déjà.
Un bac acier simple peau nervuré est couramment utilisé pour les bâtiments non chauffés, les abris, certaines dépendances ou des couvertures comprenant une composition séparée pour l’isolation et la gestion de la condensation.
La rigidité varie considérablement d’un profil à l’autre. Un bac à nervures relativement hautes est généralement mieux adapté aux grandes portées qu’un profil peu profond.
Lorsque la toiture doit également assurer une fonction d’isolation, il existe des panneaux sandwich composés de deux parements métalliques et d’une âme isolante. Leur dimensionnement répond à leurs propres tableaux de portées et ne doit pas être assimilé à celui d’un bac simple peau.
Pour des applications particulières, il existe également des solutions imitant l’apparence de tuiles ou utilisant des profils spécifiques. Leur mode de support peut être différent.
Le choix peut être résumé ainsi :
| Situation | Point à vérifier en priorité |
|---|---|
| Appuis rapprochés | Compatibilité du profil et fixation |
| Grande distance entre appuis | Portée admissible du profil |
| Forte charge de neige | Résistance sous charge descendante |
| Zone très exposée au vent | Résistance au soulèvement et fixations |
| Toiture isolée | Système complet de couverture et isolation |
| Charpente existante | Compatibilité avec les entraxes déjà présents |
La solution présentant la plus grande portée n’est pas nécessairement la meilleure. Le coût, le poids, la gestion de la condensation, l’isolation et les contraintes de pose doivent également entrer dans le choix.
Quelles sections de chevrons pour un bac acier ?
Il n’existe pas davantage de section universelle pour les chevrons ou les pannes qu’il n’existe d’entraxe universel.
Une pièce de bois doit être dimensionnée selon sa portée propre, son entraxe, les charges appliquées, l’essence et la classe mécanique du bois, ainsi que ses conditions d’utilisation.
Confondre la portée du bac et celle de la charpente constitue une erreur fréquente. Prenons une toiture où les pannes sont espacées de 1,50 m dans le sens du rampant : ces 1,50 m correspondent à la portée du bac entre deux pannes. Mais chaque panne peut elle-même mesurer plusieurs mètres entre deux fermes. C’est cette seconde portée qui intervient largement dans son dimensionnement.
Une section choisie uniquement parce qu’elle est couramment utilisée sur un abri voisin n’offre donc aucune garantie.
Pour une couverture traditionnelle sur pannes en bois, il faut aussi tenir compte de la largeur nécessaire à la fixation. Une pièce trop étroite peut être problématique même si sa résistance théorique à la flexion paraît suffisante.
Le dimensionnement doit notamment vérifier :
- la résistance à la flexion ;
- la déformation sous charge ;
- les contraintes aux appuis ;
- la stabilité de l’élément ;
- la résistance des assemblages ;
- les efforts liés au vent.
Pour un petit abri de dimensions modestes, les documents techniques du système constructif peuvent suffire à définir une configuration adaptée. Pour une habitation, une grande portée ou une toiture fortement sollicitée, une vérification structurelle est préférable plutôt qu’un choix de section fondé sur une simple règle empirique.
Erreurs à éviter lors de la pose sur chevrons
La première erreur consiste à retenir une valeur telle que « 1 m », « 1,50 m » ou « 2 m » en pensant qu’elle convient à tous les bacs acier. Un entraxe acceptable pour un profil peut être excessif pour un autre.
Négliger le tableau de portée
La fiche technique du fabricant doit être consultée avant d’établir la structure. Elle permet de connaître les performances réelles du profil dans différentes configurations de charge et d’appui.
Se fier uniquement à l’épaisseur nominale de la tôle est insuffisant.
Confondre chevrons et pannes
Cette confusion peut entraîner une mauvaise interprétation des plans ou des recommandations de pose.
Dans une charpente classique, les pannes supportent les chevrons. Avec certaines couvertures métalliques, le bac est posé directement sur des pannes. Identifier précisément quel élément reprend la couverture permet de raisonner correctement sur les portées.
Espacer au maximum tous les appuis
La portée maximale indiquée dans une documentation technique n’est pas un objectif à atteindre systématiquement. Elle correspond à une configuration et à des charges précises.
Un chantier peut nécessiter un entraxe inférieur en raison de ses caractéristiques propres.
Utiliser des supports insuffisamment dimensionnés
Même si le bac est correctement calculé, une panne trop faible peut se déformer sous les charges. La vérification doit donc porter sur l’ensemble de la chaîne porteuse, depuis la tôle jusqu’aux principaux éléments de charpente.
Mal aligner les appuis
Des pannes qui ne se trouvent pas dans un même plan peuvent contraindre les tôles et compliquer les assemblages. Il faut contrôler leur alignement avant la pose.
Négliger les fixations
Des vis trop peu nombreuses, mal positionnées ou inadaptées au support peuvent compromettre la résistance au vent et l’étanchéité de la toiture.
Les fixations doivent correspondre au type de bac, à la charpente et aux prescriptions de mise en œuvre.
Oublier la condensation
Le bac acier refroidit rapidement et peut générer de la condensation dans certaines configurations. Selon l’usage du bâtiment et la composition de la toiture, un système anticondensation, une ventilation adaptée ou une véritable composition isolée peut être nécessaire.
En définitive, l’espacement correct pour un bac acier est celui que permettent à la fois le tableau de portée de la tôle et le dimensionnement de la charpente. Une fourchette fréquemment rencontrée ne peut remplacer ces vérifications. Le profil choisi, les charges climatiques, le nombre d’appuis et les caractéristiques des éléments en bois doivent être étudiés ensemble pour obtenir une toiture durable et correctement dimensionnée.
